CCNA勉強 Ciscoルーター　メモリについて

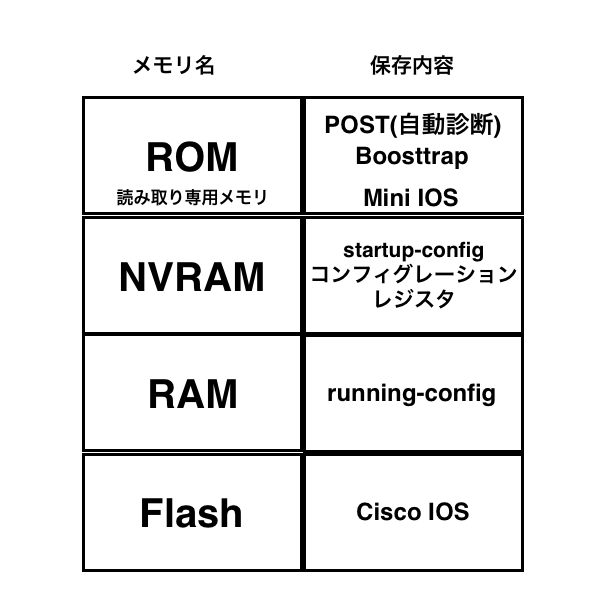

４つのメモリ（保存されいる所）

ルータの起動は「コンフィグレーションレジスタ」という４桁の値によって決まる。
・ROMモニタモードで起動したい　　0x2100
・設定を読み込んで起動（デフォルトの起動）　　0x2102
・設定を読み込まずに起動したい　　0x2142

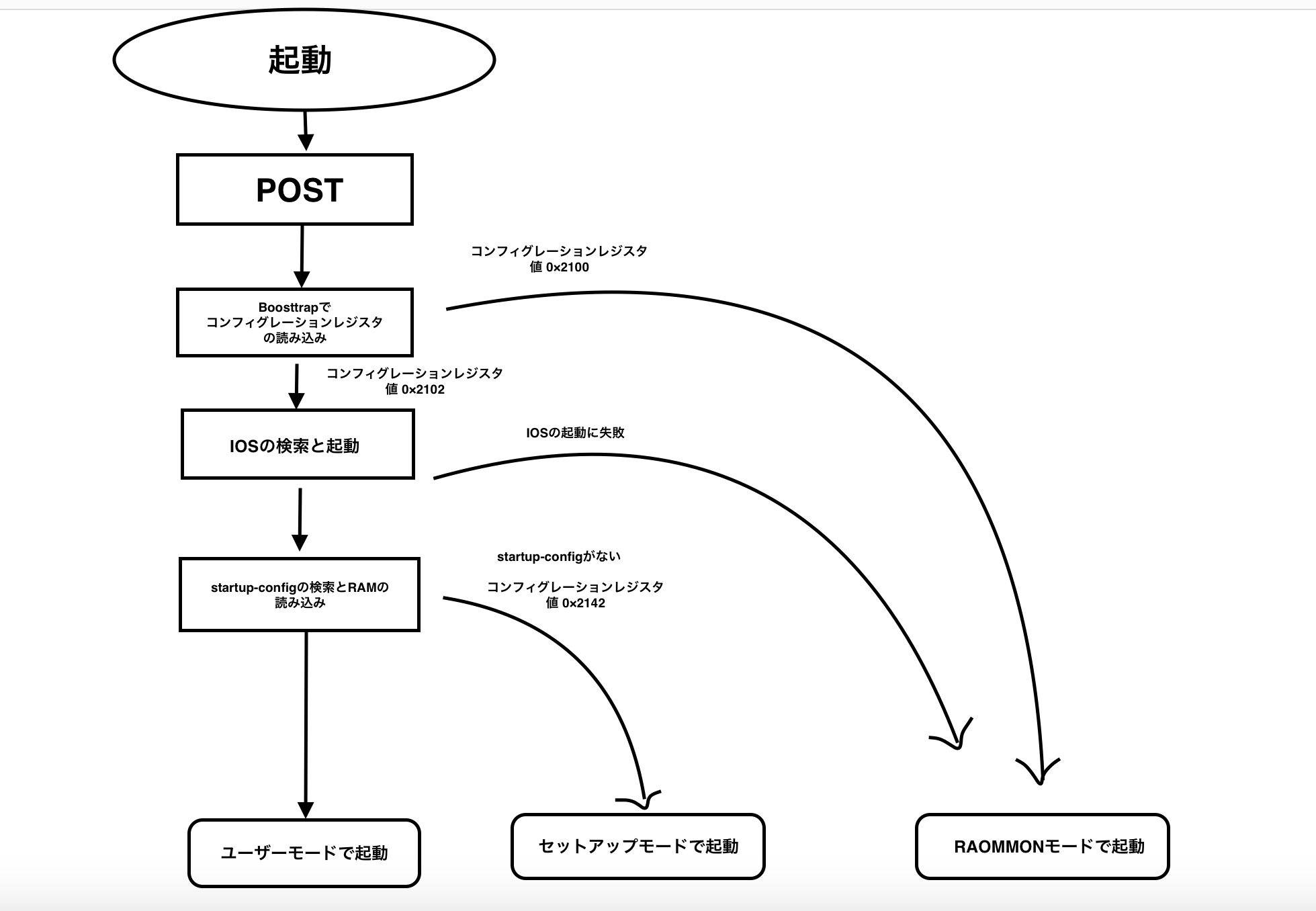

Ciscoルータの起動プロセス

ルータを起動させるために、下記の画像のようなプロセスをつくる。
1. POST（自己診断）を実行する。（ハードウェアがぶっ壊れてないかなど）
2. Bootstrapを起動
3. BootstrapがNVRAM内のコンフィグレーションレジスタの値を読み込む。
4. BootstrapがIOSの検索と起動を行う
5. startup-configファイルを検索。startup-configの設定がなければ、セットアップモードで立ち上がる。
6. startup-configファイルをrunning-configとしてRAMへロード

ROMMONモード（ROMモニタモード）

ルータの起動モードのひとつ。パスワードリカバリー（再設定）やIOSリカバリーなどトラブルシューティングに使える。

以下のいずれかの条件でルータを起動した場合、自動的にROMMONモードになる。
・ルータの電源を入れてから60秒以内にBreak信号を送る
・コンフィグレーションレジスタが「0x2100」になっている（デフォルトは「0x2102」）
・IOSが破損している

startup-configとは

configとは設定のこと。tartup-configとは起動時に使う設定をまとめたものです。

RAM

読み書き可能だが、電源を切ると消滅してしまう。ルーティングテーブルやARPテーブルを所有している。

---

---
