CCNA 単語をわかりやすく解説　4

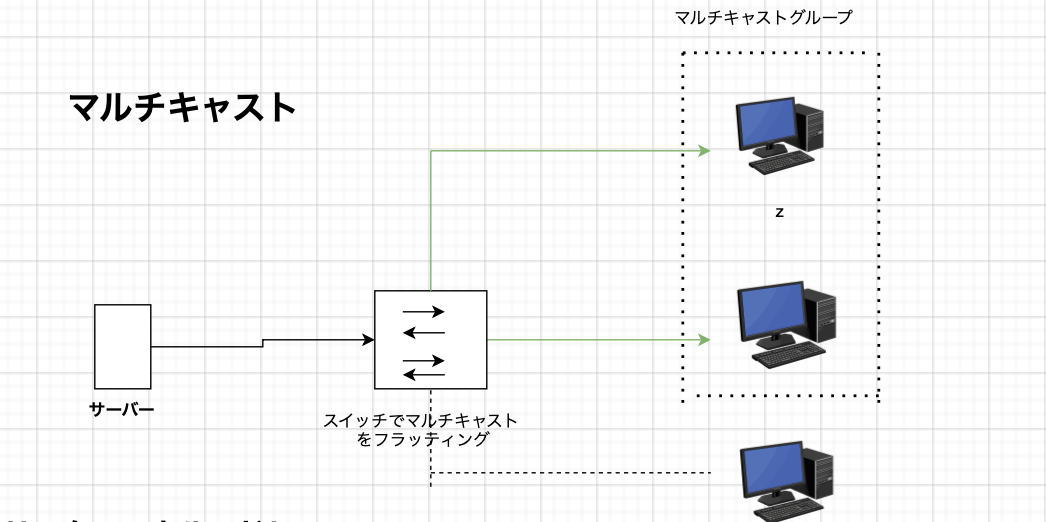

マルチキャスト

複数の端末に対して、同一のデータを送信する方法。複数のホストをグループ化し、IPアドレスをつけることで、１回の送信で多数に送りつけることができる。

マルチキャストスコープ

上位４桁	スコープ名	範囲
ff01	インターフェースローカル	同一のノード内
ff02	リンクローカル	同一のリンク内
ff05	サイトローカル	同一のサイト内
ff8	組織ローカル	同一の組織内
ff03	グローバル	インターネット全体に届く

リンクローカルアドレス

　 DHCPサーバが存在しないネットワークで利用される特別なIPアドレス。小規模なネットワークを利用する際に用いる。「自己割り当てIPアドレス(AutoIP)」とも呼ばれる。
ランダムでIPアドレスを生成したあと、そのIPアドレスが同じネットワーク上で使われていないなら利用できる。
おすすめサイト
"特別なIPアドレス：リンクローカルアドレスについて"
IPv6アドレスを自動で生成する場合、EUI-64というフォーマットを利用する。 EUI-64　リンクローカルユニキャストアドレスのインターフェイスIDを自動生成する際に利用する。フォーマットとしては、MACアドレスに『fffe』の16ビットを足しもの。

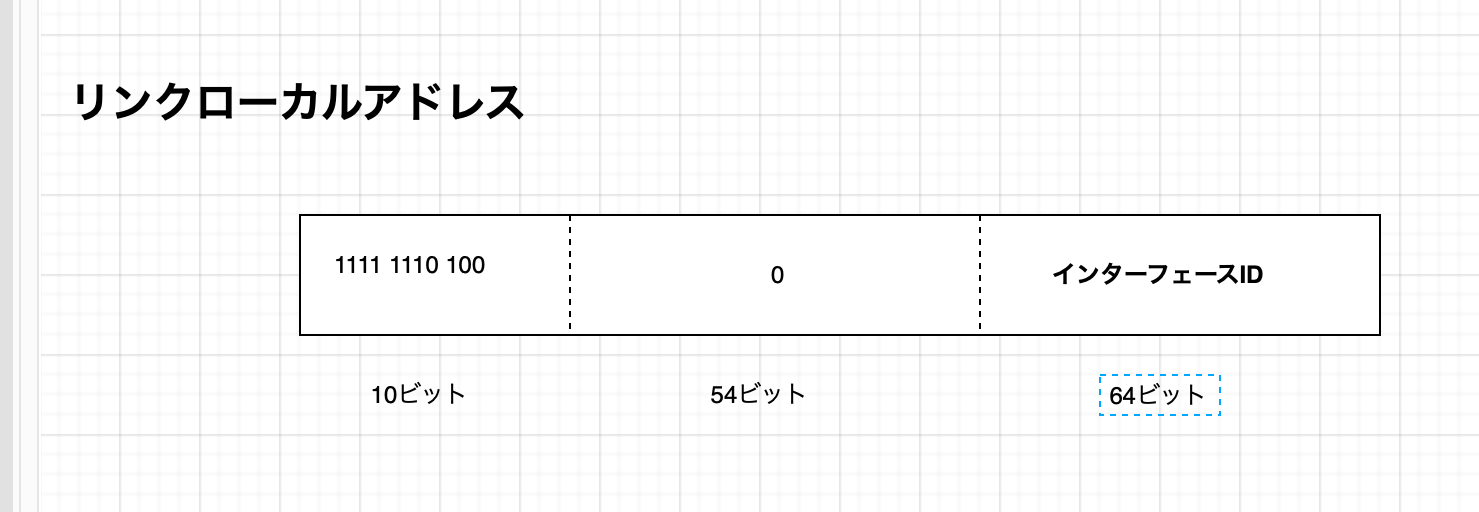

リンクローカルアドレス

ICMPv6

IPv6用のICMP
ICMP　TCP/IPでネットワークの確認応答をするためのプロトコル。

エラー通知 　パケットが破棄された理由を送信元に通知する機能
近隣探索 　同一セグメント上のデバイスのアドレスを調べる機能
標準Ping　普通のping
拡張Ping　様々なパラメータ設定ができる。特権モードでしか使えない。
NDP　近隣のデバイスを発見するプロトコル。NSを利用すると、MACアドレスとかを調べてくれる。IPv6アドレスを知るためには、RS、RAを利用する。
NDPによって以下の機能が実現される。
・MACアドレスの解決
・SLAAC アドレスの自動設定
・DAD 重複アドレスの検出

NDP

NDPはIPv6向けに開発されたプロトコルで、データリンク層のアドレス解決に使用します。IPv6のARPといったところです。ーNDP の主な機能ーリンク上にある、近隣デバイスのMACアドレスを調べる。アドレスに通信ができるかチェックリンク上にあるルータの検出、パケットの送信先としての設定

SALLC

IPv6に標準で搭載されたアドレス自動設定機能。SLAACはICMPv6のNDPを利用して自動設定を行う。

EtherChannel(イーサチャネル)

複数の物理インターフェースを１つの論理インターフェースとして利用する技術。デバイス同士を複数の線で繋ぐが、１つの線っぽく扱うこと。L2でもL3でも利用可能。リンクアグリゲーションともいう

EtherChannelを利用するメリット

通信速度が速くなったり、故障に強くなったりする。設定も一括でできる。負荷も分散。 EtherChannelでぴポートをまとめる際に、お互いのデバイスで共通の設定にすべきこと。

スイッチポートの種類

イーサネットメディアタイプ

速度とデュプレックス

ネイティブVLANと搬送するVLANの範囲

割り当てるVLAN

トランキングモード

EtherChannelのネゴシエート

向かいのポートとネゴシエートしてEtherChannelを自動的に作成する。
PAgP　　　シスコ独自のプロトコル
LACP　　　IEEE 802.3adの制御プロトコル
ネゴシエートせずに静的に設定する場合、コマンドを利用する
構文　　(config-if-range)#channel-group {channel-group-number} mode on

CDP

自分のデバイスの情報を教えるためのプロトコル。Cisco独自のプロトコル。隣接デバイスに自身の情報を載せたフレームを送信する。送信する情報としては、デバイスID、種類、プラットフォーム、接続しているインターフェースなどがある。

LLDP

自分のデバイスの情報を教えるためのプロトコル。IEEE標準のプロトコル。隣接デバイスに自身の情報を載せたフレームを送信する。Cisco以外のデバイスの情報も獲得できる。

アドバタイズする情報
・シャーシID(装置の情報、MACプロトコル)
・ポートID(インターフェースの情報)
・TTL

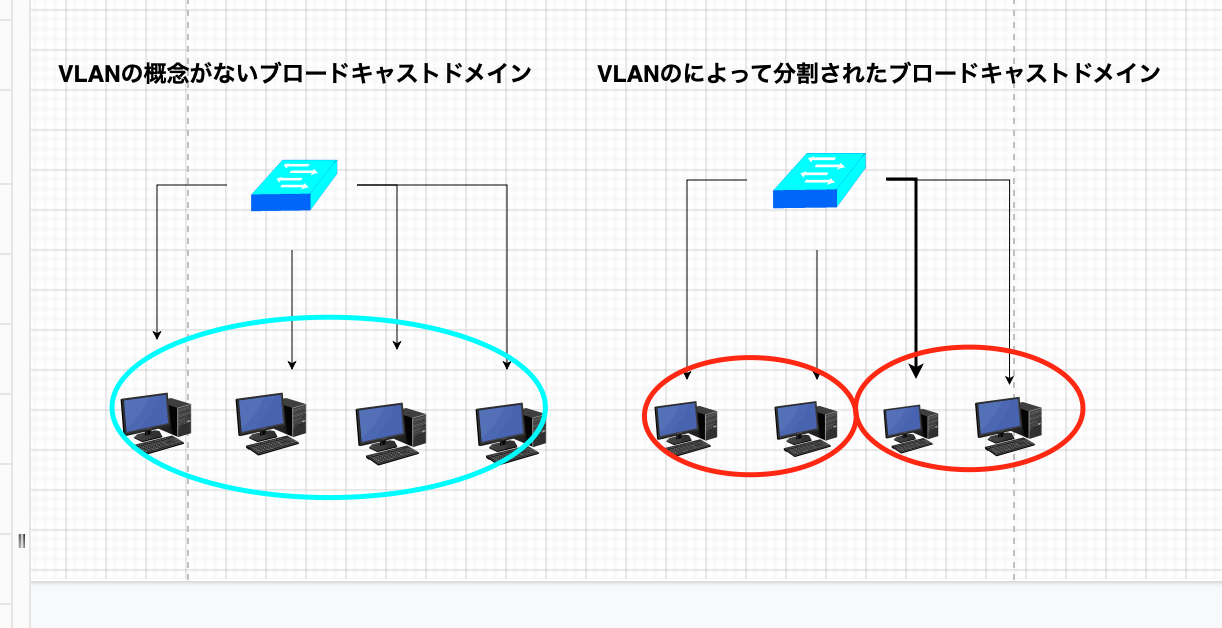

VLAN

仮想的なLANを作る技術。ブロードキャストドメインを分割することができる。 VLAN

PoE

LANケーブル経由で電力を供給する仕組み。電源に接続せずとも、スイッチから電力が供給される。
PSE給電装置。電力を供給するデバイス。
PD 電力の供給を上流デバイス。

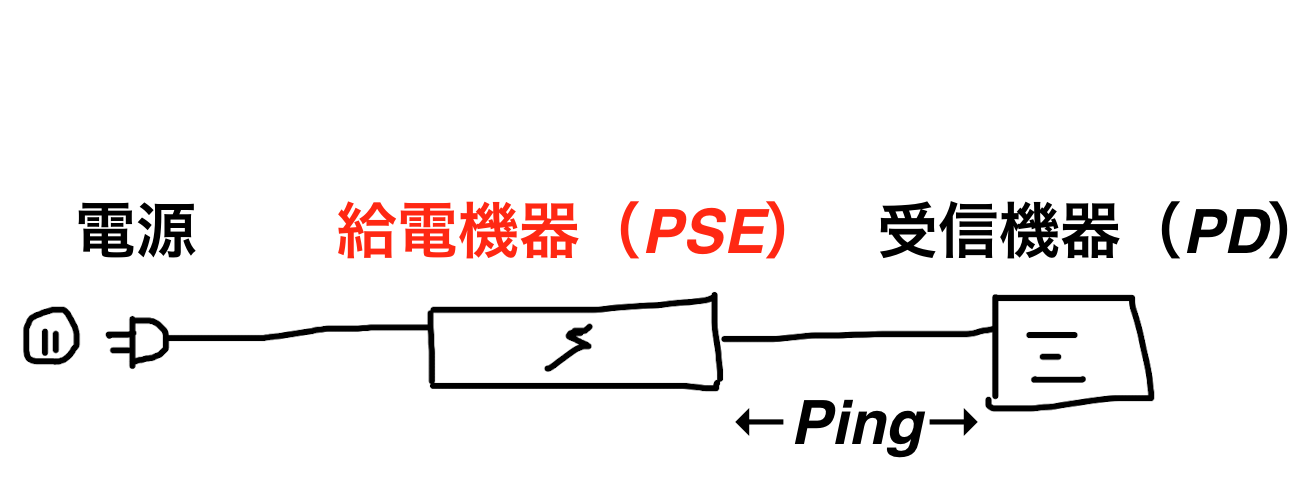

PSE、PD

STP

スイッチネットワークでループを防ぐために考案された機能。
まずルートブリッジが決まり、ルートブリッジを最上流としてBPDUを下流スイッチに流していく
まずルートブリッジを決める。L2ネットワークの中で最もブリッジIDが小さいものをルートブリッジにする。

パスコスト　ルートブリッジから距離を示す値。通信速度に応じる。自動的に設定されるが、手動で設定することも可能。
・ショートパスコスト　　STPとRSTPのデフォルトのパスコスト1〜65536の範囲から指定できる。
・ロングパスコスト　　MSTのデフォルトのパスコストで、1〜200,000,000の範囲）から指定できる。
さらに詳しく ⇨　STPについて詳しく

BPDU

Bridge Protocol Data Unit 　　STPを使用しているスイッチ間で交換される情報。循環を防止する「スパニングツリー」で通信制御に利用される特殊なフレーム

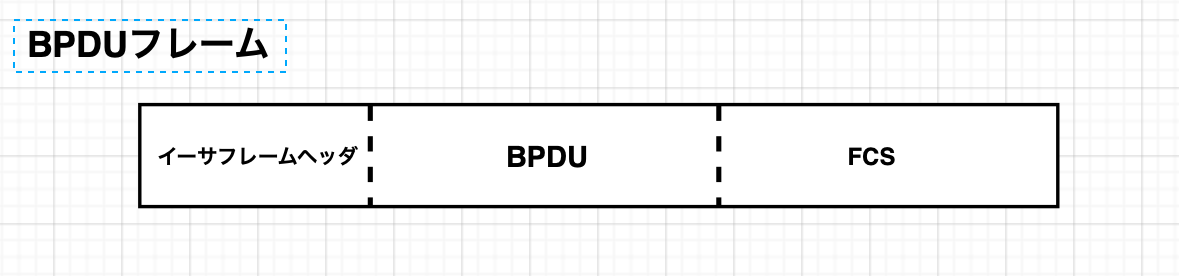

BPDU

主に含まれる情報(BPDUのフィールド内)
・Helloタイム（BPDUの送信間隔）
・ルートID（ルートブリッジのブリッジID）
・ブリッジID スイッチ自身のブリッジID。ブリッジIDは2byteのブリッジプライオリティと6byteのMACアドレスの計8byteで構成されている。
・パスコストツリーの中心であるルートブリッジに至るまでの距離。自動で計算される。
・ポートID

ブリッジID

STPのルートブリッジを確定するためのID。

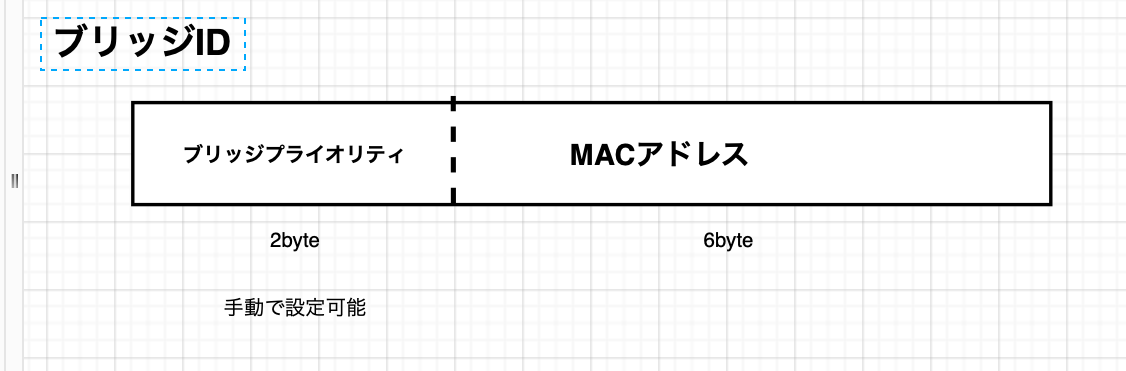

ブリッジID

ブリッジプライオリティとMACアドレスから構成される。
ブリッジプライオリティ　スイッチの優先度を表す値。値の小さいスイッチが優先される。

ケーブルの選択

ネットデバイスのグループを２つに分ける。ネットワーク層以上に存在するデバイスと、データリンク層・物理層に位置するデバイス。
グループ内は、クロスケーブルで繋ぎ、異なるグループとの接続は ストレートケーブルを使用する。
ネットワーク層以上に存在するデバイスのポートはMDIといい、
データリンク層・物理層に位置するデバイスのポートはMDI-Xという。
シリアル通信を使用する際には、シリアルケーブルを使用する。

Ciscoのインターフェースコンフィグレーションモードで利用するコマンド

(config)interface　インターフェスコンフィグレーションモードに移行
(config-if)no-shutdown インタフェースの有効化
(config-if)shutdown　インタフェースの無効化
(config-if)description　インターフェースのコメント（説明文）を追加。設定には関係しない
(config-if)duplex　インターフェースの通信方式の指定
・full　全二重方式にする
・half　半二重方式にする
・auto　デフォルトではコレ。相手の機器とネゴシエーション（相談して決める）

コメントを作る

プログラミングでよく利用されるコメント。コマンドでも作成することが可能。
(config-if)#description　動作に影響することはありません。

Cisco機器の時間設定

タイムゾーンの設定
(config)#clock timezone {ゾーン名} {時} [分]

システムクロックの手動設定
#clock set { 時:分:秒日月年 | 時:分:秒月日年}

ハードウェアクロックの手動設定
#calendar set {時:分:秒日月年}

システムクロックとハードウェアクロックの同期
#clock update-calendar

異なるネットワークに属するスイッチにTELENETする

そのために必要な設定
・管理インターフェースへの「IPアドレスの設定」と有効化
・デフォルトゲートウェイの設定
・VTY（Virtual TeletTYpe）ポートに対するパスワードの設定（TELNET接続を認証するための設定）
スイッチにIPアドレスを割り当てるためには、物理インターフェースではなく、管理インターフェースに対して、IPアドレスの設定を行う必要がある。

TELNET

遠隔操作するために使用するプロトコル。ポート番号23
遠隔操作する場合にパスワードが要求される。
現在は、SSHが主流となっている（通信が暗号化されるため）

interfaceモード

グローバルコンフィグレーションモード（様々なコマンドにアクセスできる）から、インターフェースコンフィギュレーションモードに移行する際にに利用する。
インターフェースコンフィギュレーションモード　VLANやIPアドレスを割り当てたり、インターフェース、ポートチャネル、などの設定が行ええる。

拡張traceroute

パラメータが指定できる。特権モードのみで使用可能。
・宛先IPアドレス
・送信元IPアドレス
・送信するプローブパケットの数の指定
・最小・最大のTTLの指定

ネイティブVLAN

IEEE 802.1Qでサポートしている機能。フレームにタグを付けないという特徴を持っている。ネイティブVLANとは、トランクリンク(トランクポートに接続されているリンク)上でイーサネットフレームを転送するときに、例外的にVLANタグを付加しないVLAN。
VLANで通信するためには、イーサネットフレームを転送するべきVLANをきちんと認識できなければいけない。ネイティブVLANはVLANタグでVLANを認識できません。ネイティブVLANでは、「対向のスイッチ同士でネイティブVLANの設定を合わせる」
そのため、IEEE 802.1Qに対応していないデバイスと互換性を持たせることができる。
スイッチを管理するトラフィック（CDPやSTPDTP）の送受信で利用される。
コマンド『switchport trunk native vlan {VLAN番号}』

ネイティブVLANを確認する方法　show interfaces trunk

DTP

スイッチとスイッチを接続したポートでネゴシエーションして、スイッチのポートを自動的にトランクポートまたはアクセスとして動作させるCisco同時のプロトコル

【スイッチポートモード変更（DTPの設定）】コマンド：(config-if)#switchport mode {access | trunk | dynamic {auto | desirable}}

・switchport mode　access　自分のポートをアクセスポートにする。

・switchport mode　trunk　自分のポートをトランクポートにする。通信しているポートもトランクポートにするためにDTPを送信する。

・switchport mode　dynamic auto　通信しているポートによって自動でポートを変更する

・switchport mode　dynamic desirable　通信しているポートによって自動でポートを変更する。トランクポートにするためにDTPを送信する

アクセスポートとトランクポート

スイッチのポートはどのVLANに対応しているかという観点でアクセスポートとトランクポートに分類される。
アクセスポート　１つのVLANに対応。PCを接続するポートに利用される。
トランクポート　複数のVLANに対応し、スイッチ同士やルータの接続するポートに利用される。

WLC

無線LANコントローラ。無線LAN（Wi-Fi）を利用する際に、複数台の無線LANアクセスポイントを管理する装置。 WLCには以下のQoSプロファイル（QoSの設定）が用意されている

Platinum　音声通信を行うのに適している

Gold 　高画質のビデオ通信に適している。

Silver　デフォルト。

Bronze　ゲスト用。最小の帯域幅。

WLCを操作したいときはブラウザを利用する

インターフェースコンフィグレーションモード

『(config-if)#』と表示される。
IPアドレスの設定やインターフェースの有効化/無効化などの設定ができる。

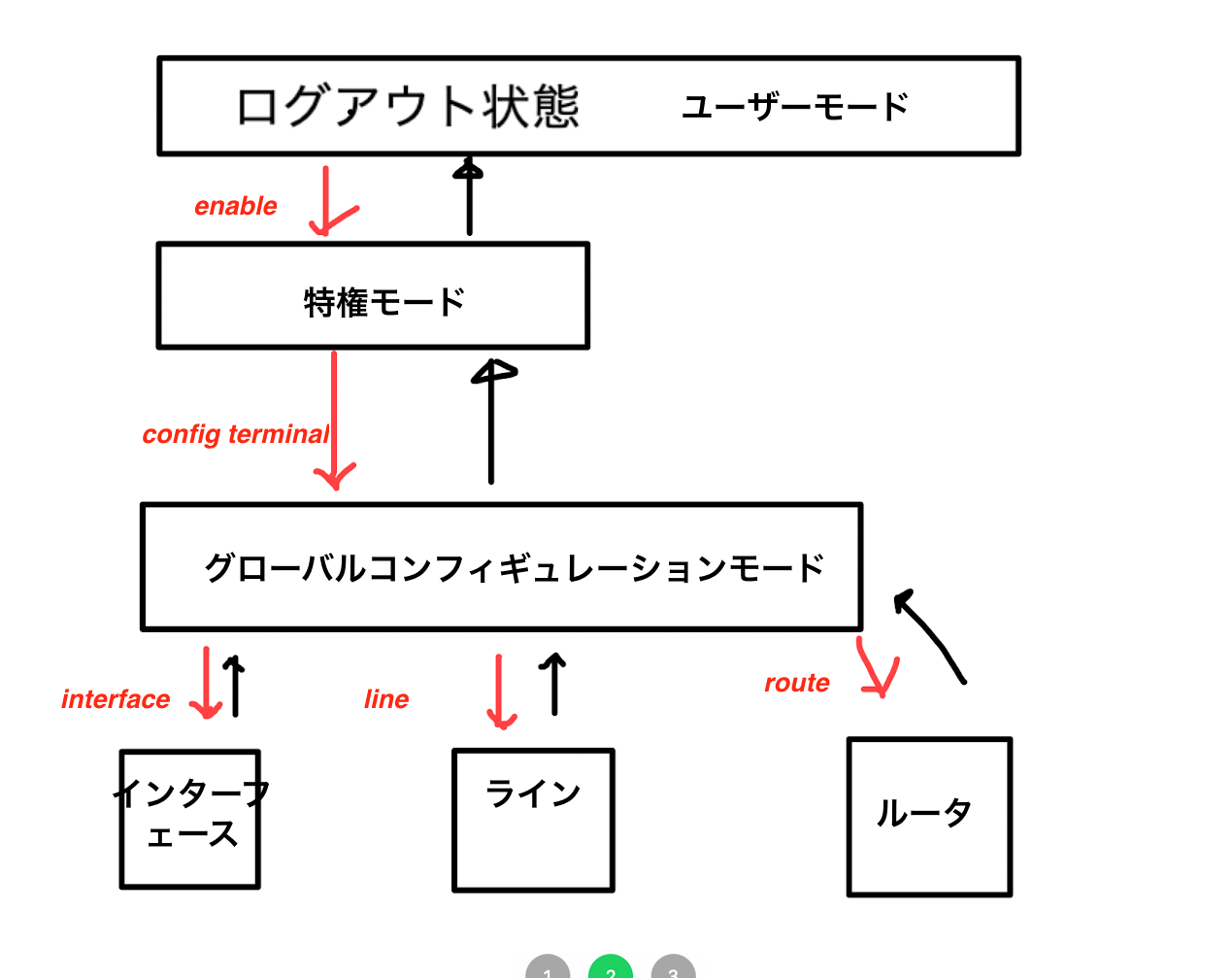

デバイスの設定は、グローバルコンフィグレーションモードで行う。モードログインの流れ
