CCNA勉強 IPv6について詳しく

IPv6の特徴

・ヘッダの簡素化(40バイト固定)
・ブロードキャストの廃止
・IPsecのサポートが必要
・チェックサムの禁止 ・IP自動設定
・階層構造による効率的なユート集約

１つのインターフェースに複数のIPv6アドレスを割り当てることができる。

IPv4と異なる点
・フローラベルの追加
・ルータでのフラグメント処理（分割）の廃止

ICMPv6

IPv6用のICMP
ICMP　TCP/IPでネットワークの確認応答をするためのプロトコル。
リダイレクトメッセージ 最適なネクストホップをノードに通知するためのICMPv6メッセージ。 エラー通知 　パケットが破棄された理由を送信元に通知する機能
近隣探索 　同一セグメント上のデバイスのアドレスを調べる機能。MACアドレス解決・ルータ検知・アドレス重複の検知をすることができる。
標準Ping　普通のping
拡張Ping　様々なパラメータ設定ができる。特権モードでしか使えない。
NDP　近隣のデバイスを発見するプロトコル。NSを利用すると、MACアドレスとかを調べてくれる。IPv6アドレスを知るためには、RS、RAを利用する。
NDPによって以下の機能が実現される。
・MACアドレスの解決
・SLAAC アドレスの自動設定(オートコンフィグレーション)
・DAD 重複アドレスの検出

IPv6の種類

・グローバルユニキャストアドレス　　　ネットで使うアドレス(2000::/3)
・リンクローカルユニキャストアドレス　　　サブネット内で使うアドレス。プライベートで利用。自動的に割り振られている。。(FE80::/10)
・ユニークローカルアドレス　　　　IPv4のプライベートアドレスに当たる。ネットでは使えん。RFC4193で規定。(FC00::/8)
・マルチキャストアドレス　　　　 先頭ビットが1111.1111の(FF00::/8)で始まる

１つのインターフェースに複数のIPv6アドレスを割り当てることができる。

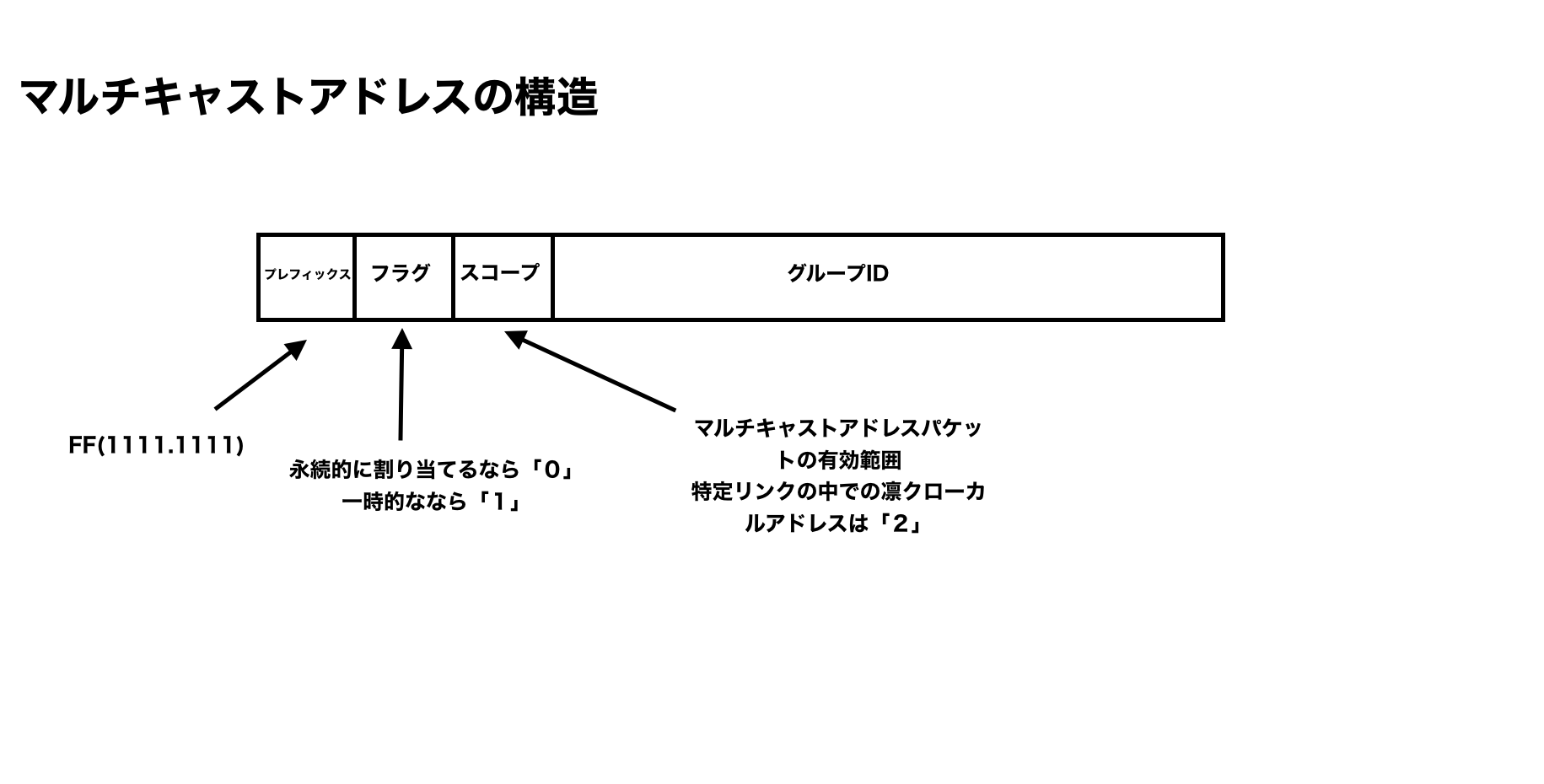

マルチキャストアドレス

アドレスによってスコープ（マルチキャストの範囲）がことなるので注意

説明	IPv4	IPv6
全ノード	224.0.0.1	FF02::1
全ルータ	224.0.0.2	FF02::2
OSPFのルータ	224.0.0.5	FF02::5
OSPFのDR・BDR	224.0.0.6	FF02::6
RIPingルータ	224.0.0.9	FF02::9
EIGRPルータ	224.0.0.10	FF02::A

NDP

NDPはIPv6向けに開発されたプロトコルで、データリンク層のアドレス解決に使用します。IPv6のARPといったところです。

ーNDP の主な機能ー
リンク上にある、近隣デバイスのMACアドレスを調べる。
アドレスに通信ができるかチェック
リンク上にあるルータの検出、パケットの送信先としての設定

SALLC

IPv6に標準で搭載されたアドレス自動設定機能。SLAACはICMPv6のNDPを利用して自動設定を行う。
SALLCの有効化 構文　　　(config-if)#ipv6 address autoconfig

SALLCを有効にすると、RAから受信したプレフィックス（例 2001:10:10::/64）＋　自身のインターフェースID(EUI-64で割り当てられる)でIPv6アドレスを作る。

RS (ルータ要請パケット)

タイプ133 RS:Router Solicitation
ノードからリンク上にあるルータに向けて、送信されるリクエスト。(ルータの情報を教えて)
ノードがネットワークアドレスやゲートウェイアドレスなどの情報を取得したい場合に、要求パケットとして送信する。
RSはノードが初めてリンクに接続されたときや、ノードの再起動などによってインタフェースが初期化されたときなどに送信される。

RA (ルータ応答パケット)

タイプ134 RA:Router Advertisement
プレフィックスを配る。 RS パケットに対する応答パケット。RAはRSによって要求されたとき以外でも、ルータが定期的に出力する。

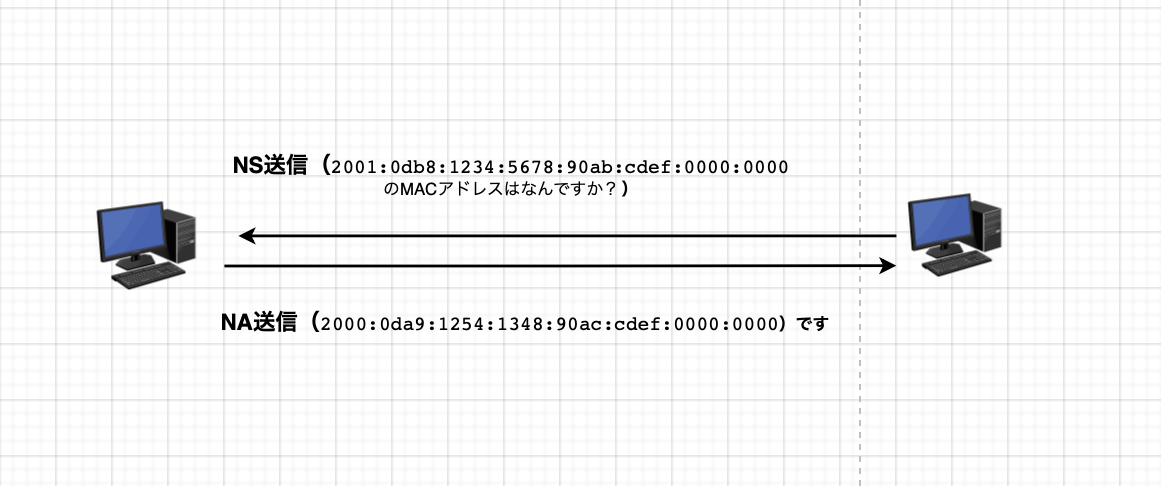

NS (近隣要請パケット)

タイプ135 Neighbor Solicitation
特定のデバイスのMACアドレスを知るための要求。IPv4 の ARPリクエストと同じ。

NA (近隣通知パケット)

タイプ136 NSパケットに対する応答パケット。

RIPng

IPv6で動作するRIP。最大ホップ数は15。スプリットホライズン（送られてきたルータには転送しない）の機能も受け継いでいる。

ISP

Internet Service Provider
IPv6を直接、エンドユーザーに割り当てる組織。

フローラベル

IPv6で新しく追加されたフィールド。
通信経路の選択・品質保護のために使用。
アプリケーションフローを識別するために使用？
ルーターで特別処理をして、通信経路の選択を行う。

ホップリミット

IPv6でいうTTL。制限時間。パケットが経路可能な最大ホップ数が定義されている。ホップするたび1ずつ減らされて、〇になったらゲームオーバー（パケット破棄）

エニーキャスト

グループ内で最も近いデバイスと通信で利用される。 エニーキャストアドレス　　 そのアドレスを指定してパケットを送ると、一番近いノードに届く。

リンクローカルアドレス

同一リンク上でのみ有効なアドレス。ノードを接続するだけで、何の設定も無しに通信できるようになる。 IPv6のインターフェースには、さまざまなアドレスが付けられているので、注意する。

IPv6とIPv4を変換する方法。

デュアルスタック　　一台の機器(デュアルスタックルータ)に、IPv4とIPv6の両方を設定して、通信中に変換する方式。デュアルスタックルートというものがある。

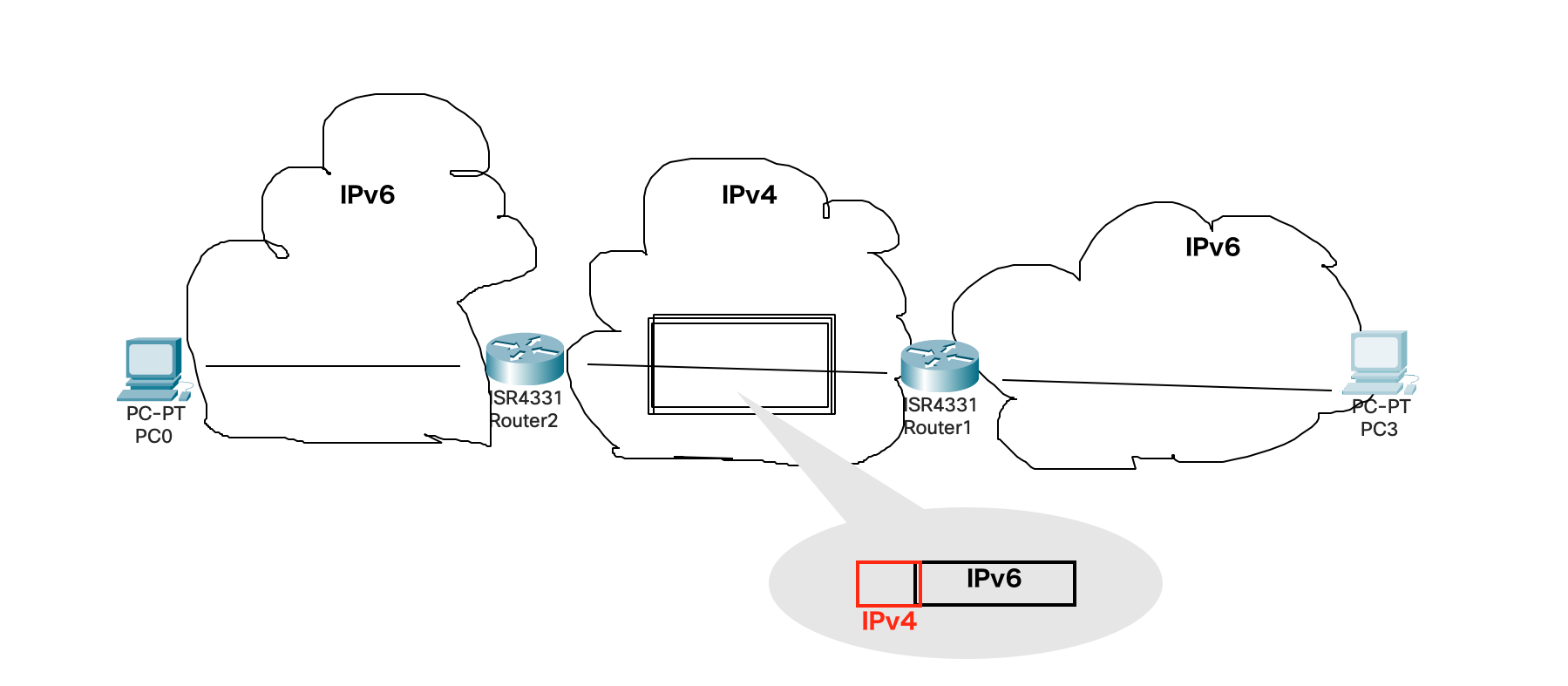

トンネリング 　　IPv6パケットに対してIPv4でカプセル化する。
トランスレータ　　　IPv4パケットとIPv6パケットを変換するNAT-PTを使用する。

ループバックアドレス

IPv6のループバックアドレスは『::1』

ルータ間でIPv6の通信を行うには

構文　　　　ipv6 unicast-routing

EUI-64

インターフェースIDを自動生成する。
ホストが持つMACアドレスをもとにして、上位３バイトと下位３バイトの間に0xFFFEを挿入した64ビットで挿入される。
コマンドで設定する際には、IPアドレスの最後に{eui-64}と記入する。

---
