CCNA勉強 レイヤ３ 冗長化について

FHRP

First Hop Redundancy Protocol
複数のルーティングデバイスをグループ化しフェイルオーバーを実現。「仮想ルータ」のIPアドレスはホストのデフォルトゲートウェイとなる。

デロルトゲートウェイ冗長化プロトコル

HSRP シスコ独自のプロトコル
GLBP シスコ独自のプロトコルでロードバランシング機能も持っている
VRRP RFC3768で標準化されているプロトコル

HSRP

シスコ独自のデフォルトゲートウェイ冗長化プロトコル。

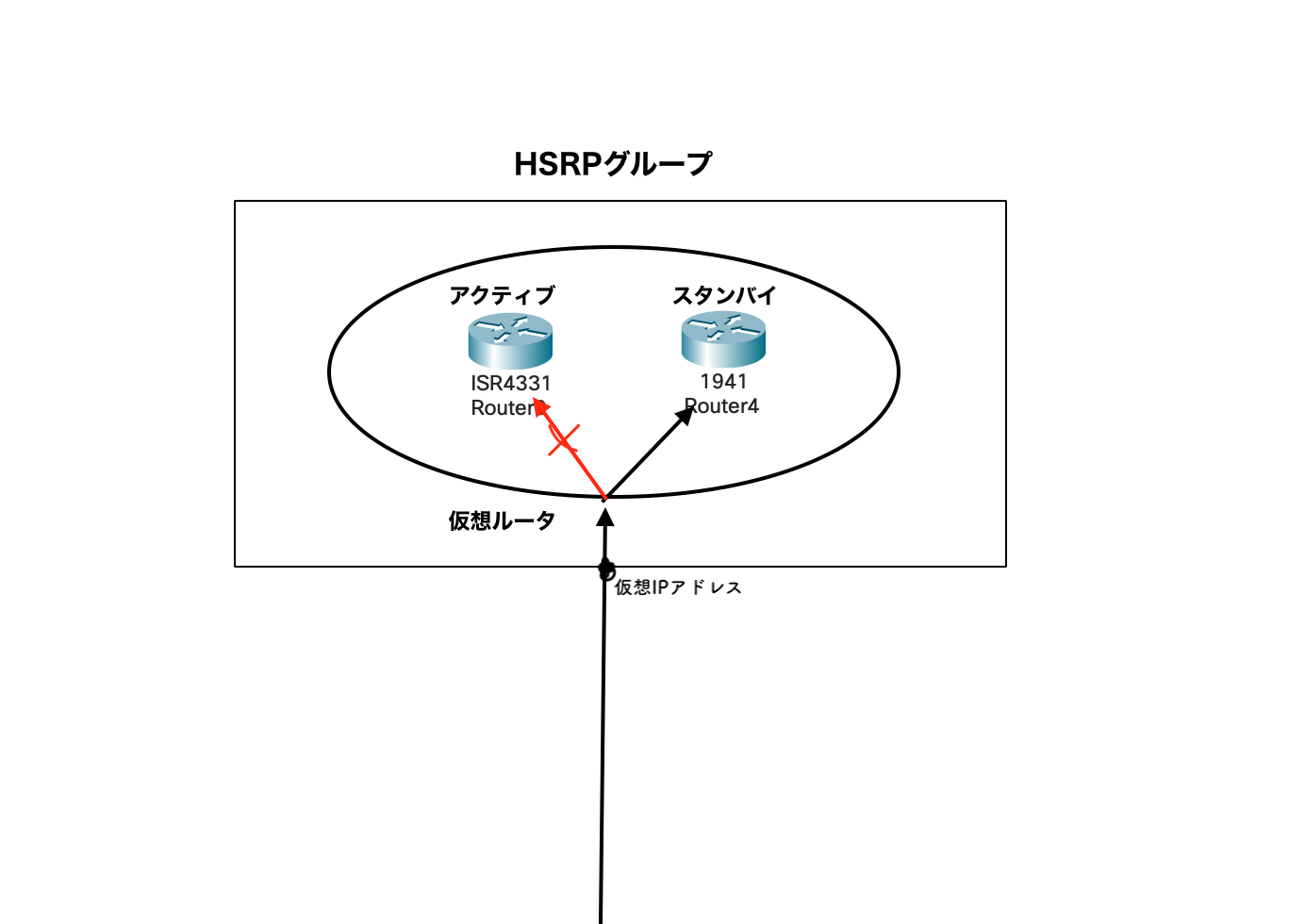

HSRPグループでは、１つのアクティブルータとスタンバイルータが存在し、アクティブルータが障害を起こしたら、スタンバイルータに転送される。
プライオリティが大きい方(間違えやすい！)のルータが選ばれる。プライオリティが同じなら、IPアドレスが大きい方がアクティブルータに選ばれる
デフォルトのプライオリティ値は100


クライアントは仮想ルータと通信するので、通信する際には、仮想IPアドレスと、仮想MACアドレスを知っておく必要がある。
HSRPの有効化　　構文 (config-if)#standby {グループ番号} ip　{IPアドレス}
グループ番号とIPアドレス（仮想IPアドレス）は一緒にする必要がある。

仮想ルータのMACアドレス

0000.0c07.ac**{グループ番号}

アクティブルータとスタンバイルータは定期的に(デフォルトで3秒)Hellowメッセージを送り合い、障害が起きていないか確認する。Holdタイマー(デフォルトで10秒)が終わってもHellowメッセージが帰って来なかったら、障害が起きているみなし、スタンバイに切り替える。

プリエンプト機能 後から優先度が高いルータを追加しても、そのルータはアクティブルータにはなりません。preemptコマンドを利用すると、プライオリティ値が高いルータを即座にアクティブにすることができる。
構文 (config-if)#standby {group-number} preempt

HSRPインターフェーストラッキング

インターフェースの状態を調査する機能。
障害が発生した際にプライオリティ値を小さくしたHellowメッセージを送ることによって、すばやくアクティブルータを切り替えてくれる。
HSRPインターフェーストラッキングの設定　　　構文 (config-if)#standby {group-number} track {interface-number} {decrement}

アクティブルータがダウンしてしまった場合、スタンバイと切り替わるように、プライオリティ値をスタンバイより小さくなるようにdecrementで引く。
またこれをするためには、preempt機能をオンにする必要がある。

HSRPバージョン２

HSRPv2と書く。
バージョン１はグループが0~255までしか作れなかったが、バージョン２は0~4095まで作成することができる。
同一グループ内では、バージョンを揃えないといけない。

VRRP

デフォルトゲートウェイの冗長性を高めるもの。
物理インターフェースのIPアドレスを、仮想インターフェースのIPアドレスとして割り当てることができる。 １台のマスタールータを選出し、他のルータは全て、バックアップルータとする。
基本的な構造は、先ほど紹介したHSRPと同じ。
アクティブルータ　→ 　　マスタルータ
スタンバイルータ　→ 　　バックアップルータ
Hellowメッセージ　→ 　　アドバタイズメント(インターバルはデフォルトで1秒)
プリエンプト機能がデフォルトで有効。

仮想ルータのMACアドレス

0000.5e00.01**{グループ番号}

　

---
